3.1.3 灰度图特征提取，实现家族聚类

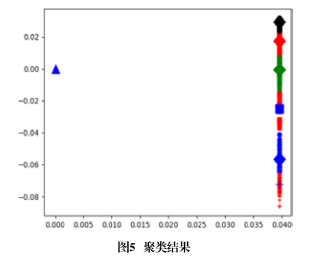

图像增强之后的灰度图像数据维度较高，利用降维算法（Locally Linear Embedding，LLE）对图像进行降维。通过Canopy-K-means聚类算法实现对灰度图像的特征提取及聚类，聚类结果如图5所示。通过微软的MSE杀毒软件实现灰度图的家族标注，本文的数据集通过MSE标记为8个APT攻击恶意代码家族，如表1所示的VBInject.WX、VBInject.gen!JD、Beebone.DN等。通过家族聚类，可以将检测到的未知APT攻击恶意代码进行同源性归类，提高代码的分析效率，如图6所示。
3.1.4 APT攻击恶意代码变体识别
在将实验数据用于深度学习模型训练之前，本文先将数据进行了特征提取和聚类，并进行了APT攻击恶意代码家族的标注。将前文所获得的实验数据集分为训练和测试数据集，比例控制在8:2。利用训练数据集训练预先设好的基于AlexNet卷积神经网络的模型，通过参数调节，训练获得理想模型，再用测试数据集测试所获模型，以取得最优模型，对APT攻击恶意代码及其变体进行检测。
3.2 神经网络模型构建

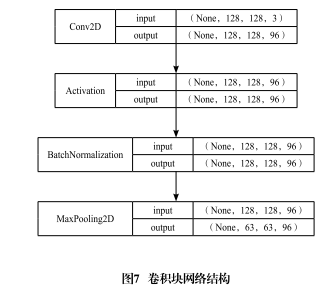

本文所构建的神经网络是基于AlexNet模型的卷积神经网络。AlexNet模型基于LeNet网络模型，该模型首次将线性整流函数（ReLU）用作卷积神经网络的激活函数；并采用局部响应归一化（LRN）对ReLU得到的结果进行归一化处理，如公式（1）所示；引入了数据增强技术，扩充了有限的数据；并通过引入Dropout，确保结果不会过拟合；且AlexNet模型使用多图形处理器（GPU）进行训练，具有较高的训练速度。网络由5层卷积层、3层全连接层构成，激活单元采用ReLU激活函数，为防止网络过拟合，在全连接层后连接Dropout层。图7和图8分别为卷积块网络结构和全连接块网络结构。
4 实验及结果分析
4.1 实验设置
4.1.1 环境设置
本文所采用的设备信息如下：Intel（R） Core（TM） i7-10875H CPU @ 2.3GHz；32GB内存；显卡为NVIDIA GeForce RTX2070，8G显存。采用GPU计算，使用的CUDA版本为11.2。本文使用基于Python的Tensorflow框架搭建模型。
4.1.2 数据集

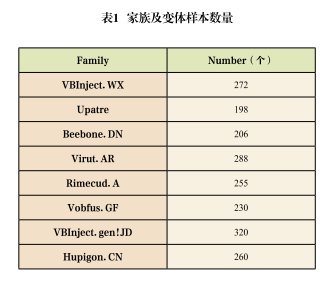

本文所采用的实验数据来源为VirusShare网站开源APT攻击二进制恶意代码样本集合，包含VBInject.WX、VBInject.gen!JD、Beebone.DN等8个家族APT攻击恶意代码。APT恶意代码家族列表及其变体样本灰度图数量如表1所示。

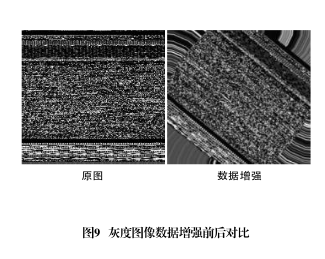

为了避免过拟合，本文将所获得的APT攻击恶意代码及其变体样本经过处理后，映射成灰度图像，并对灰度图像进行数据增强操作，增大训练数据量，提高模型的泛化能力和鲁棒性。图9为APT攻击恶意代码样本的灰度图像经过数据增强之后的前后对比。
4.2 实验评价指标
APT攻击恶意代码及其变体识别属于多分类问题，在评价该模型时，通常将总的评价任务拆分为多个二分类问题。通过将实验结果绘制成混淆矩阵，获得模型的准确度；并通过损失函数曲线来评价模型的预测值与真实值之间的误差，同时利用准确率曲线直观的展现模型预测的准确性。在验证阶段，本文采用了K-fold交叉验证的方式，K值选定为10。实验中所用的评价指标包括准确率（Accuracy）、精确率（Precision）、召回率（Recall），如公式（2）―（4）所示。
4.3 实验结果分析
从实验中所绘制的准确度和损失函数图可以清晰地发现，随着训练轮次的推进，损失函数逐渐下降、准确率逐渐提高，从图10中可以发现，在第10轮之前损失函数值变化迅速，模型收敛速度较快，在10轮之后损失值趋向于稳定，并接近于0；图11展示的是准确率变化趋势图，可从图12中发现，在20轮之后，准确率值趋向于稳定，在该实验数据集上平均准确率可达到98.84%，图13展示了检测模型的混淆矩阵，可以发现大部分样本都能够被成功预测，以上都表明了本文基于深度学习的APT攻击恶意代码及其变体检测模型的检测效果较好。
